ハイブリッドファンFA1
新型式 HBF-FA1 C/W
※詳しい変更内容はこちら
ハイブリッドファンFA1仕様変更内容(PDF)
FA1 取扱説明書
対応空調タイプ
- 天井カセット型正方形4方向吹き出しエアコン（950mm×950mm）
- 天井カセット型長方形4方向吹き出しエアコン（短辺950mm× 長辺1100mm～1700mm）
天井カセット型正方形4方向吹き出しエアコン
A：950mm
天井カセット型長方形4方向吹き出しエアコン
A：950mm
B：1100mm～1700mm
※日立製室内機RCI-APxxK1、RCI-APxxK2の場合は、お取り付けに、別売り部材の台座プレートセット(HBF-J01)が必要となります。
（ルーバーが長いものについてはお問い合わせください。）
※長方形4方向吹き出しエアコンに取り付ける際は、ハイブリッドファンは片側に寄せて取り付けてください。
※★印部分の風はふせげません。
基本仕様
| 製品名（型式） | ハイブリッドファンFA1（HBF-FA1） |
|---|---|
| 材質 | 羽根・センターメンバー表面：プラスチック、スポークシャフト：アルミ 取付金具・センターメンバー中心部・ボルト・ナット：鉄 |
| 価格 | オープン価格 |

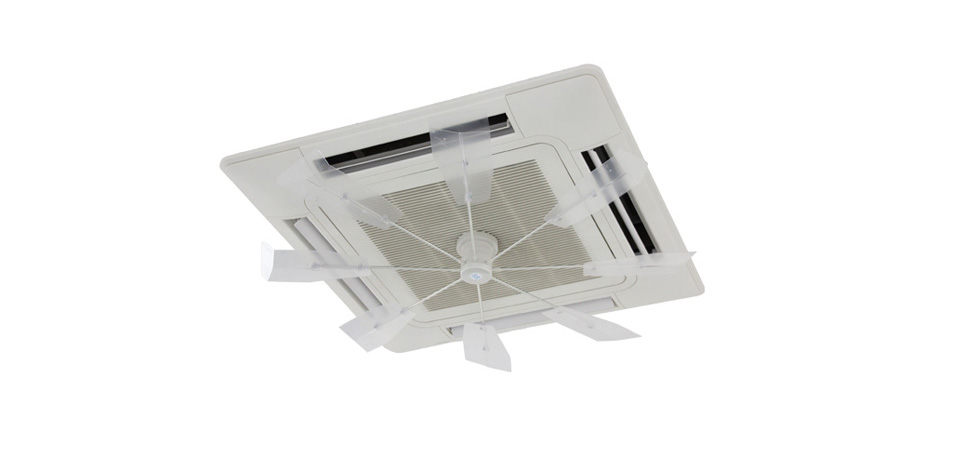

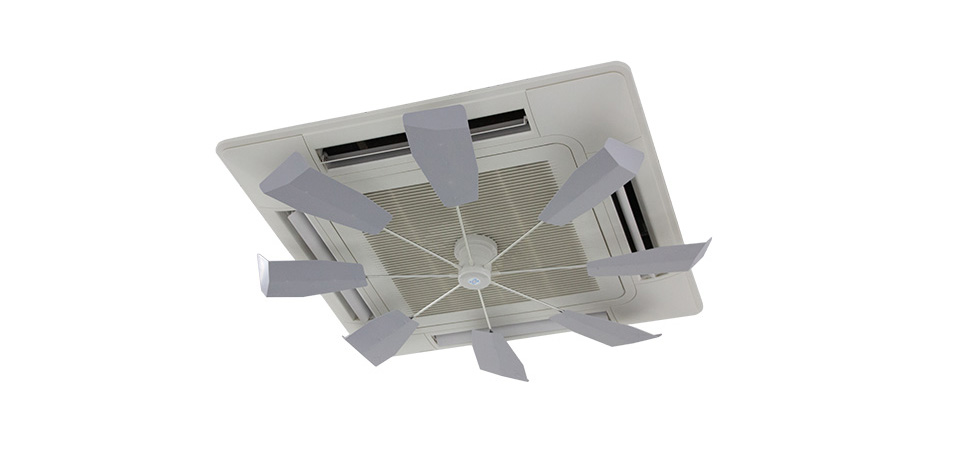

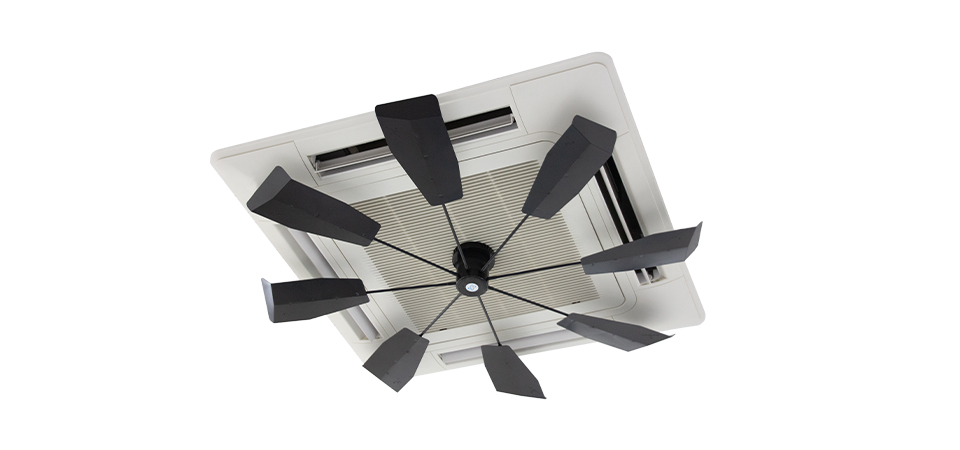

| カラータイプ | C/W（羽根：ハーフクリアー、スポーク：シルバー、センターメンバー：ホワイト） S/W（羽根：シルバー、スポーク：シルバー、センターメンバー：ホワイト） B/B（羽根：ブラック、スポーク：ブラック、センターメンバー：ブラック） |
| 寸法 （突起部分含まず） |
直径 1,100mm × 高さ 102mm |
| 可変範囲 | 直径 900mm ～ 1,100 mm |
| 重量 | 本体 約795g、取付金具 約270g |
| 取付可能空調 | 各メーカー 天井カセット型エアコン |
組み立て取り付け方法
備品・オプション
台座プレートセット
※日立製室内機RCI-AP xxK1、 RCI-AP xxK2にハイブリッドファンFJRを取り付ける場合にご利用いただきます。
ハイブリッドファン用マグネット
※ハイブリッドファン用取り付け部品です。
※ハイブリッドファンFJR、SJR、TJRにご利用いただけます。
※取り付け面がスチール製で平坦な場合に限りご利用いただけます。
（取り付け面がアルミ、ステンレスおよびプラスチック等の非磁性材料の場合はご利用いただけません）
ハイブリッドファンJ用マグネット：HBF-JM2 取扱説明書(PDF)
